整流电路图
这是全波整流电路，电路中的VD1和VD2为整流二极管，在电源电路中都是用整流二极管构成整流电路，整流电路将交流电压转换成单向脉动的直流电压。
电路中的3只二极管VD1，VD2和VD3构成串联电路，他们在电路中起着直流稳压的作用。
温度补偿型偏置电路图
这是一种特殊的分压偏置电路，二极管VD1用来进行温度补偿，以使三极管VT1的工作更加稳定，受温度影响更小。
保护电路图
路中的二极管VDC用来保护驱动三级管VT1。这种保护电路在继电器驱动和电磁铁吸铁电路中有广泛的应用。
稳压值调节电路图
如果稳压二极管的稳压值不能满足使用要求时，可以用普通二极管进行稳压值调节，在电路中的VD2是稳压二极管，VD1则是普通二极管，VD1能增加直流电压0.6V。

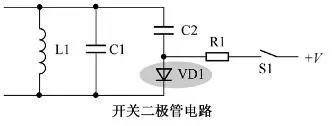

开关二极管电路图
电路中VD1是开关二极管，他的作用相当于一个开关，用来接通和断开电容C2的。
二极管限幅电路图
电路中的二极管串联后接在集成电路A1输出信号引脚与地之间，构成对输出信号的限幅，防止输出信号太大而损坏后面的三极管。
