CH9350L是USB键盘鼠标转串口通讯控制芯片。结合异步串口简单易用的特点，实现将USB键

盘、鼠标和USB主机之间USB通讯方式扩展为异步串口(UART)的方式，便于与音频、视频等信

号进行数据整合，或直接通过485信号2线延长，多用于KVM延长、KVM切换、KM同步等应用。

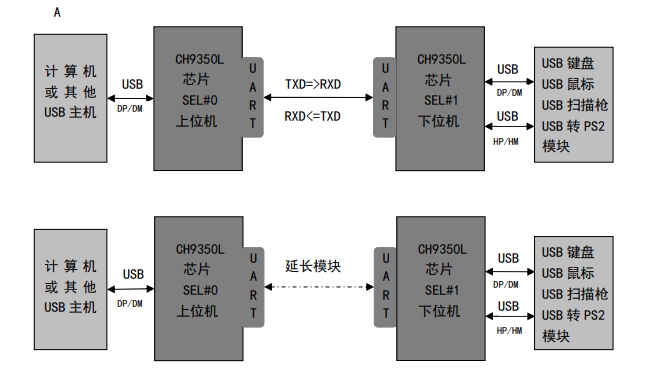

下图为一般应用框图:

特点：

• 支持 12Mbps 全速 USB 传输和 1.5Mbps 低速 USB 传输，兼容 USB V2.0。

• 上位机端 USB 端口符合标准HID 类协议，不需要额外安装驱动程序，支持内置HID 类设备驱动的 Windows、Linux、MAC等操作系统。

• 同一芯片可配置为上位机模式和下位机模式，分别连接 USB-Host 主机和 USB键盘、鼠标。

• 同一模式可配置为不同工作状态，适用于多种应用场合。

• 支持USB 键盘鼠标在 BIOS 界面使用，支持多媒体功能键，支持不同分辨率 USB 鼠标。

• 支持各种品牌的 USB键盘鼠标、USB 无线键盘鼠标、USB 转PS2 线、USB 扫描枪等。

• 上位机端和下位机端支持热插拔。

• 提供发送状态引脚，支持485通讯。

• 串口支持300000/115200/57600/38400串口通讯波特率。

• 内置晶振和上电复位电路，外围电路简单。

• 支持5V、3.3V 电源电压。

• 提供LQFP-48 无铅封装，兼容RoHS。

WCH沁恒CH9350L现货供应-奥伟斯科技

应用：

1、 应用于 KVM 延长，多使用工作状态 1，该状态支持更多的 HID 设备类型，多媒体，扫描枪等设备；

2、 应用于 KVM 延长+切换，或者矩阵式切换使用（多对键盘鼠标在多台主机上使用情况），多使用工作状态 2，该状态支持多对不同的键盘鼠标对应多台主机的使用；

3、 应用于鼠标串屏切换，同步等功能，多使用工作状态 3，该状态可以分析串口数据，得知鼠标当前位置，检测到光标是否在屏幕边缘，从而实现鼠标串屏切换的功能；

4、 应用于鼠标串屏切换，同步等功能，其中有部分主机有扩展屏的情况，多使用工作状态 4，该状态支持扩展屏的串屏功能，仅部分系统支持；

5、 单独使用，多用于将 USB 键盘、鼠标、扫描枪等设备转成串口数据的应用于，可减少开发时间，不需要处理 USB 协议。多使用下位机模式的状态 0 或状态 2；

6、 如果是数据帧长度为 64 字节的触摸屏设备，配置波特率为 300000；

7、 其他特殊应用可定制开发。
