家储工商业储能系统整体方案汇总

家庭储能系统通常包括几个关键组件：电池储能系统、能量管理系统（EMS）、充电设备、以及可能的太阳能光伏板

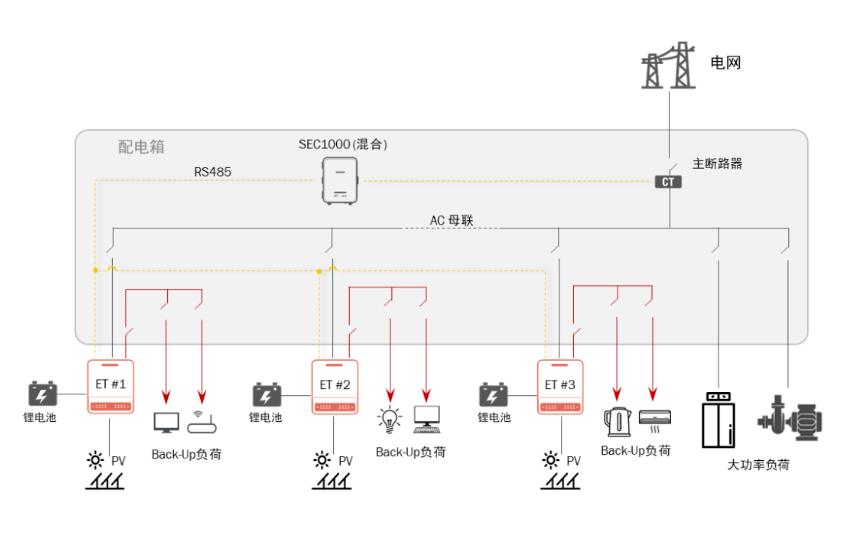

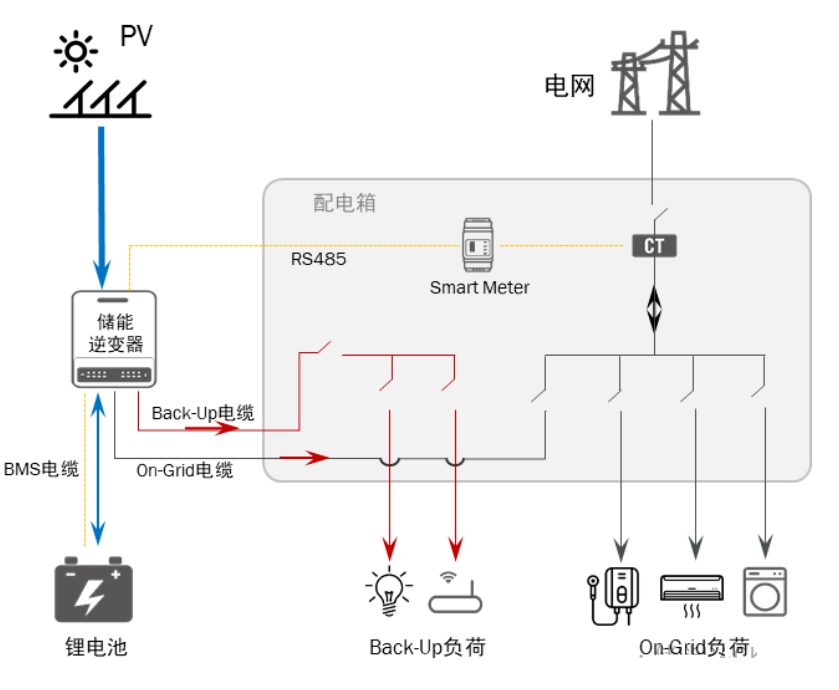

住宅、别墅、阳光房，突出负载监控和设置的方案示意图

• 适用于国内别墅的应用场景

  通用模式下负载优先消耗光伏的电，其次是电池，最后是电网；

  光伏的电是优先供给负载，满足使用的情况下余电给电池充电，最后有富裕的电量会反馈到电网；




• 备用模式下，储能电池的电仅在电网断电情况下使用；




• 经济模式下，可设置充放电时间，夜间给电池充电，白天放出




  需要注意的是，设备的back-up输出端不支持接入电源；电表和CT的安装位置需要注意，CT的方向始终指向电网，它在系统中位置决定了整个负载的大小。

工商业储能系统方案通常更为复杂，涉及更大的能量容量和更高的技术要求。这些系统主要用于降低能源成本、提高能源效率和增强电力供应的可靠性。

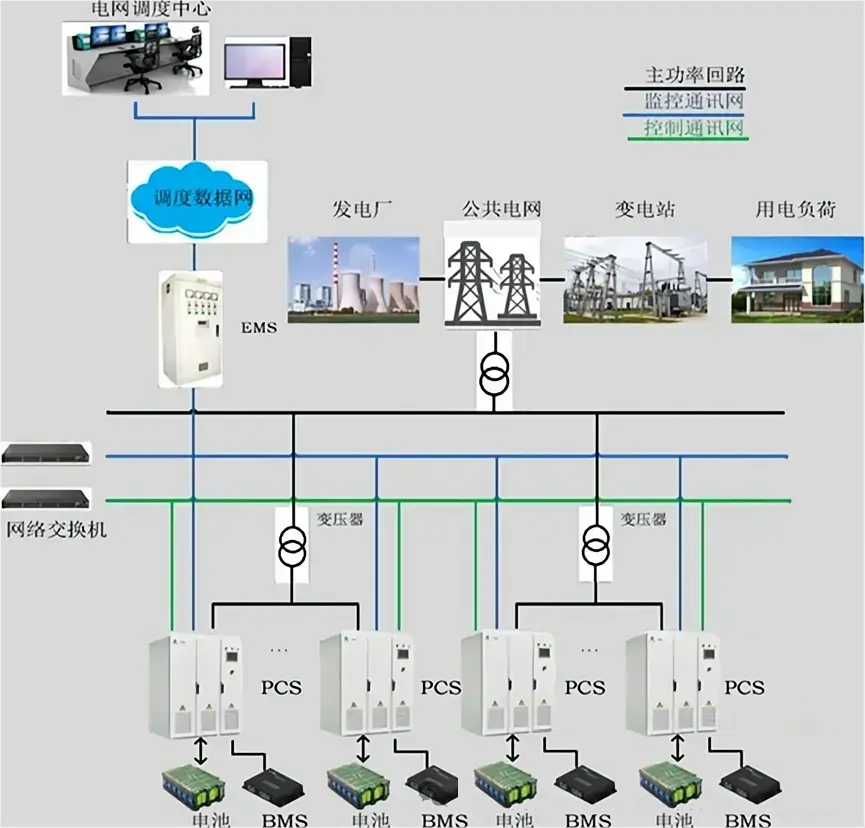

分布式逆变方案负责将直流（DC）电源（如太阳能光伏板或电池）转换为交流（AC）电源，以供商业设施使用或反馈到电网。

每个电池簇单独与一个储能变流器串联，多个储能变流器在交流母线侧进行并联，

不在直流侧并联。这种方案优点是可以解决电池簇间的环流问题，每个簇可以单独管理或者故障隔离，缺点是因为变流器数量较多，对系统的稳定性和可靠性要求较高。

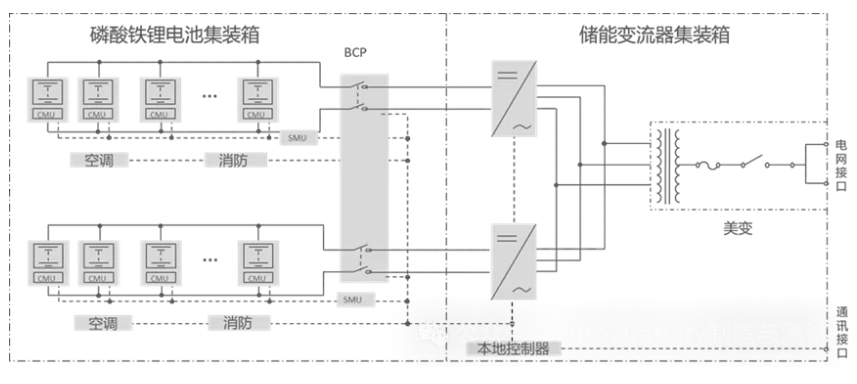

 集中式逆变器方案通常涉及将多个直流（DC）电源，方案适用于大型工商业设施

  电池簇直接在直流侧的母线并联，直流电汇流后通过储能变流器转换成交流，是目前应用较广的一种技术国内市场占用率在90%

优点是控制简单

缺点是电池簇之间电压不一致时会产生环流。

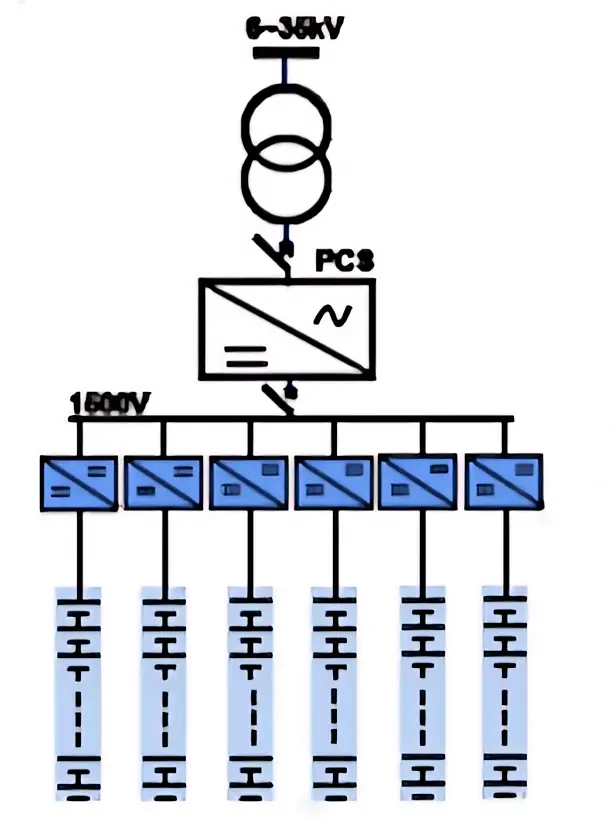

集散式逆变器方案，也称为模块化逆变器方案，是工商业储能系统中的一种设计，它结合了集中式逆变器和分布式逆变器的优点。在集散式方案中，多个较小的逆变器（模块）被用来管理一部分储能系统或光伏阵列

每个电池簇经过直流变压器(DC/DC)变成一致的电压以后在直流侧进行并联，直流电汇流后通过储能变流器转换成交流。优点是可以解决电池簇间因电压不一样会产生环流的问题。缺点是增加了DC/DC元件，也有能量损耗。且单一逆变器或电池簇故障，需要逆变器停机维护。单个变流器故障会影响整个储能系统。

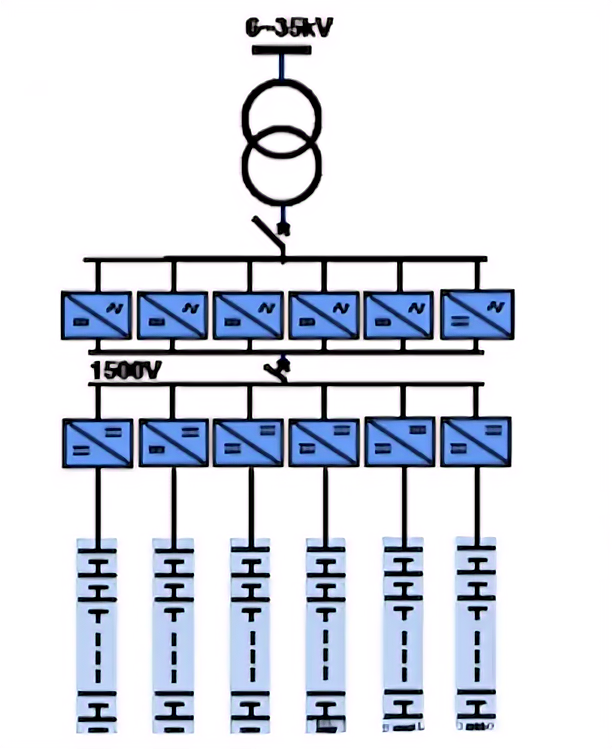

组串式逆变器方案是工商业储能系统中的一种常见设计，特别是在结合太阳能光伏发电的应用中。涉及将多个光伏组串（即一系列串联的光伏板）连接到各自的逆变器上。每个逆变器负责将直流（DC）电转换为交流（AC）电

和集散式类似，区别在于直流电汇流后通过多个容量较小的变流器转换成交流，而

不是通过一个容量较大的变流器进行变流。优点是单个变流器故障不会影响整个储能系统。
