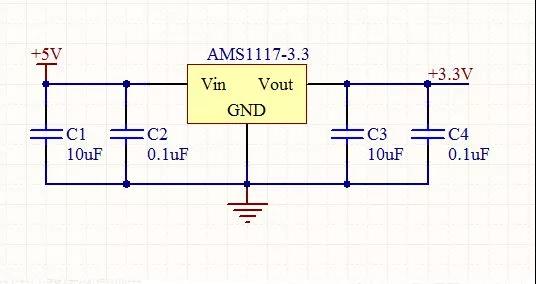

下图是AMS1117-3.3的电路图：
从左至右依次是输入、接地、输出。此外C3和C4是输出滤波电容，作用是抑制自激振荡，如果不接这两个电容，通常线性稳压器的输出会是个振荡波形。
C1和C2是输入电容，对于交流电压整流输入，它们的第一个作用是把单向脉动电压转换成直流电压，在本图中输入已经是+5V直流电源了，它们的作用就是防止断电后出现电压倒置，因此通常输入电容的容量应该大于输出电容。

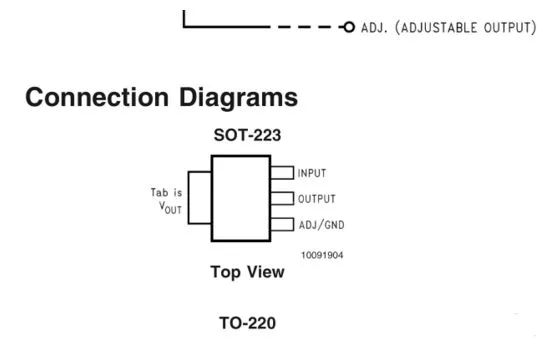

AMS1117系列稳压器有可调版与多种固定电压版，设计用于提供1A输出电流且工作压差可低至1V。在最大输出电流时，AMS1117器件的压差保证最大不超过1.3V，并随负载电流的减小而逐渐降低。
AMS1117的片上微调把基准电压调整到1.5%的误差以内，而且电流限制也得到了调整，以尽量减少因稳压器和电源电路超载而造成的压力。
