PT4115

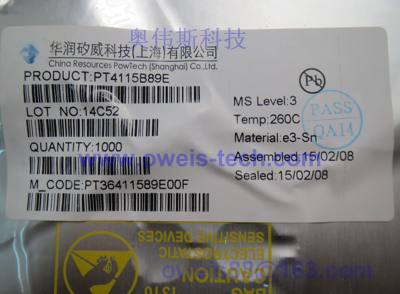

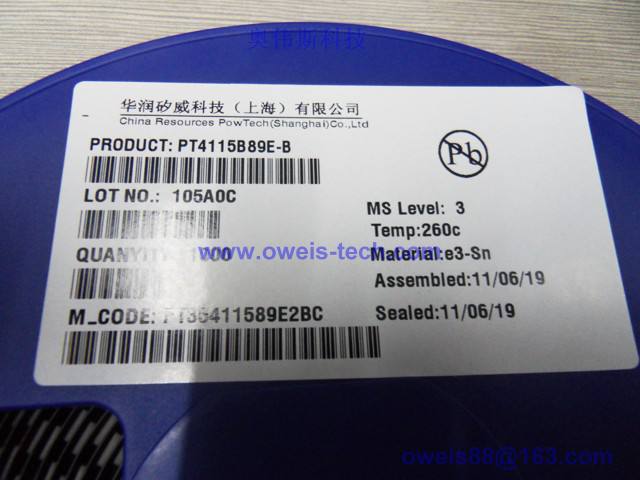

PT4115 华润矽微LED恒流驱动IC

PT4115--输入电压范围8-30V,输出LED 电流1.2A,。
       PT4115
使用非常容易,只需要一个输入电容、一个电感、一个二极管和一个采样电阻四个外部元器件。
       PT4115 可以驱动多达7
个串联的LED,提供从1W～28W
以上的输出功率,效率高达97%。由于外部电流检测电阻的压降仅为100mV,以及内部0.4Ω的导通电阻,降低了芯片和系统的功耗,大幅提升了LED
照明系统的效率,达到省电的效果。同时PT4115 输出LED 的电流精度达±5%。为了方便用户有效的调光,PT4115 可以接受PWM
和模拟调光,特别需要指出的,PT4115 极为快速的电流响应时间使得在100Hz PWM 调光时的调光比高达5000:1(0.02%-100%)。

概述
PT4115 是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。PT4115 输入电压范围从8 伏到30 伏，输出电流可调，最大可达1.2 安培。根据不同的输入电压和外部器件，PT4115 可以驱动高达数十瓦的LED。
PT4115 内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，PT4115进入极低工作电流的待机状态。

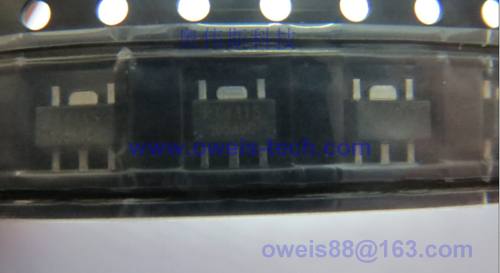

PT4115 采用SOT89-5 封装和ESOP8 封装。

特点
时间：2017-03-29    来源：奥伟斯
