CBM7021

CBM7021 芯邦十八通道触摸控制芯片触摸芯片

产品详情介绍

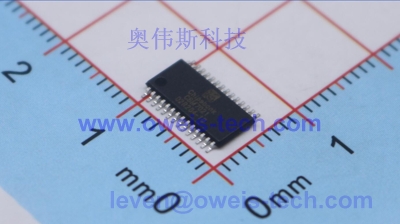

介绍
CBM7021 是芯邦科技股份公司推出的电容式触摸按键控制器。该芯片主要用于消费电子领域的
按键检测，具有灵敏度高、高可靠性等优点。可设计美观、时尚的操作界面，广泛替代传统机
械式按钮。
CBM7021 采用自主研发的8-Bit MCU 处理器，采用I2C-slave/Host，UART 接口传输按键信息。
也可采用I/O Mode 传输按键信息，更容易开发应用系统而不用解析通讯协议包。
电容式触摸传感器可直接制作在PCB 板上，外围器件少、系统总成本优于传统按键方案。自适
应触摸板电容检测范围1pF～40pF。并且提供多种封装形式。

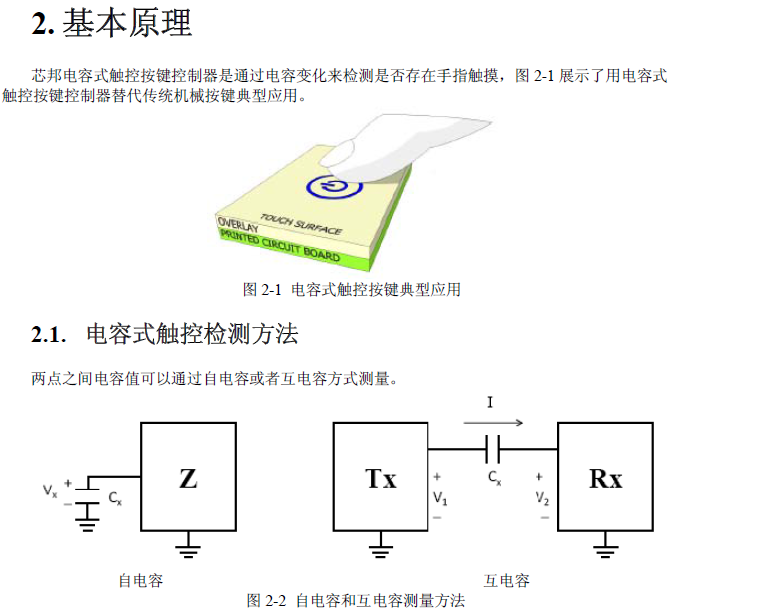

自电容
自电容是通过单个pin 脚测量pin 脚与地之间的电容值。通过给连接到sensor 的pin 脚施加电流，
自电容sensor 系统测量此pin 脚电压，最后根据电压值转换成相应的电容。当手指放置在sensor
上，会引起测量电容值增大。自电容效应非常适合于单一触控sensor，例如按键和滑条。芯邦
电容式触控控制器应用的就是自电容传感方式。
2.1.2. 互电容
互电容是应用一对pin 脚来测量它们之间的电容值。通过给发射pin 脚施加电流，互电容sensor
系统在接收pin 脚测量电荷，最后根据电荷转换成相应的电容值。当手指放置在发射pin 脚与接
收pin 脚之间时，会引起测量电容值减小。互电容效应非常适合于多指触摸系统，例如触摸屏。

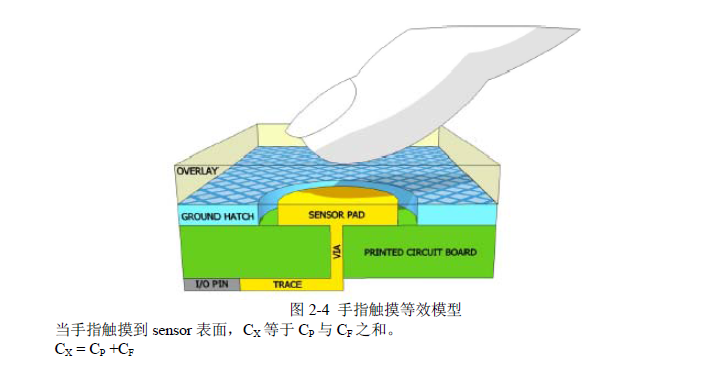

2.2. 自电容等效模型
在CBM7021 自电容系统中，控制器测量到的sensor 电容被命名为CX。当手指没有触摸到sensor
时，CX 等效于系统的寄生电容。系统寄生电容CP 包括sensor pad，面板，sensor pad 与控制器
连接pin 脚之间的引线，电路板过孔以及控制器封装片pin 脚电容。CP 与sensor pad 之间的电

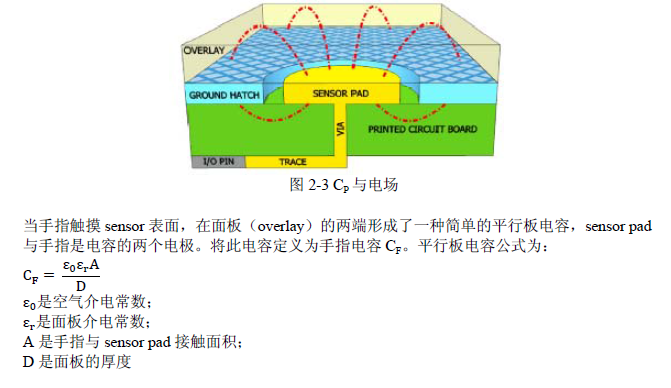

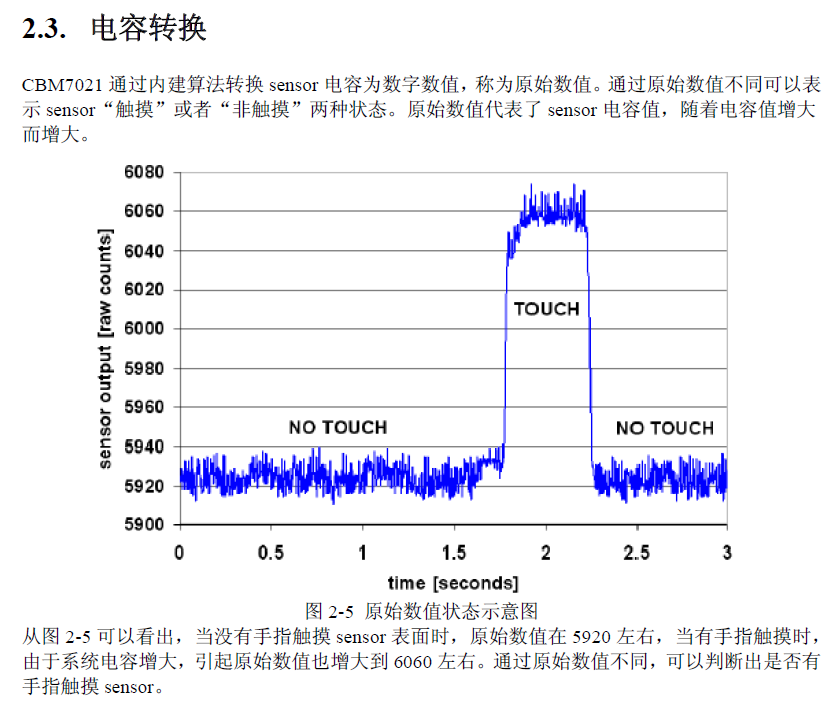

场相关。图2-3 显示了sensor pad 周围电力线，实际的电场更加复杂。
