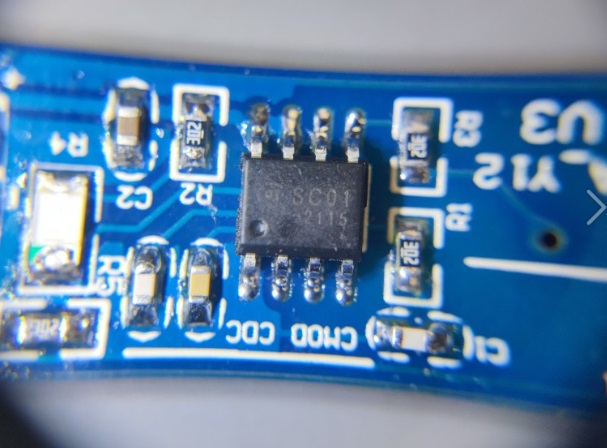

SC01 单键电容触摸感应芯片 ICMAN代理商奥伟斯

      SC01 是单键电容触摸感应器，它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。通过设置，SC01 可以应用于普通触摸按键开关、智能马桶人体感应、水位检测。

◇ 普通按键应用。

◇ 智能马桶人体感应应用。

◇ 水位检测应用。

◇ 保持自动校正，无需外部干预

◇ 按键输出经过完全消抖处理

◇ 并行一对一输出

◇ 2.5V ~ 6.0V 工作电压

◇ 符合 RoHS 指令的环保 SOP8 封装

◇ 替代机械开关

◇ 家庭应用（电视、显示器、键盘）

◇ 玩具和互动游戏的人机接口

◇ 门禁按键

◇ 灯控开关

◇ 密封键盘面板

◇ 金属触摸按键

管脚类型

I         CMOS 输入

I/O     CMOS 输入/ 输出

OD     NMOS 开漏输出

Pwr     电源 / 地

VDD, GND

电源正负输入端。

CMOD

电荷收集电容输入端，接固定值的电容，和灵敏度无关。

CDC

接灵敏度电容，电容范围是最小5pf ，最大100pf。根据使用环境选择合适的电容值，数值越小，灵敏度越高。

CIN1

感应电容的输入检测端口。智能马桶和水位检测应用时，接10PF左右的基准电容；普通按键应用时，接触摸按键输入。

CIN2

感应电容的输入检测端口。智能马桶和水位检测应用时，接触摸按键输入；普通按键应用时，管脚悬空。

OUT

触摸输出端口。端口内部结构为NMOS开漏输出，输出高阻或低电平。

MD

工作模式设置端口。1：当MD悬空时，芯片进入普通按键直接输出模式，检测到手指触摸，输出由高阻变低电平，手指离开后，输出由低电平变高阻。2：当MD接GND时，芯片进入普通按键锁存输出模式，每次检测到手指触摸，输出电平翻转，状态锁存。3：当MD接VDD时，芯片进入智能马桶人体感应或水位检测模式，当检测到有人体靠近或者检测到液面到达刻度，输出由高阻变低电平，人体离开或液面低于刻度，输出变高阻。
