SC02B 2按键带自校正功能的容性触摸感应器

1.1 概述

SC02B是带自校正的容性触摸感应器，可以检测2个感应盘是否被触摸。它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。

1.2 特性

•  2个完全独立的触摸感应按键

• 保持自动校正，无需外部干预

• 按键输出经过完全消抖处理

• 并行一对一输出

• 所有按键共用一个灵敏度电容

• 感应线长度不同不会导致灵敏度不同

• 2.5V ~ 6.0V 工作电压

• 符合RoHS指令的环保SOP8封装

1.3 应用

•  替代机械开关

•  家庭应用（电视、显示器、键盘）

•  玩具和互动游戏的人机接口

•  门禁按键

•  灯控开关

•  密封键盘面板

1.4 封装

SC02B采用SOP8封装

1.5 管脚

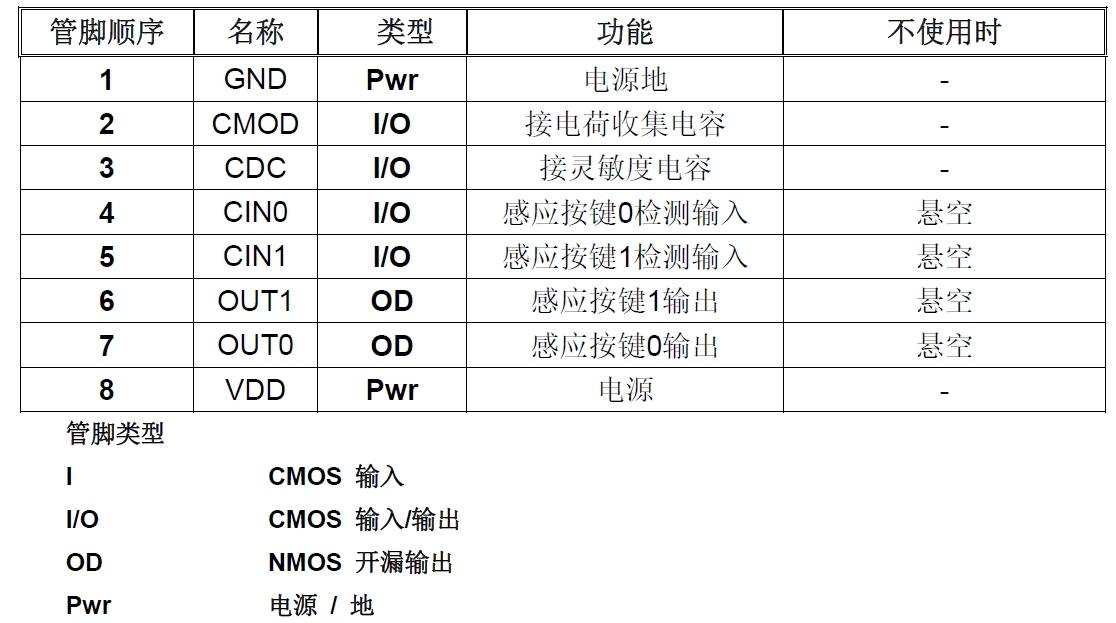

表1-1： 管脚汇总

管脚汇总

1.6管脚说明

VDD, GND

电源正负输入端。

CMOD

电荷收集电容输入端，接固定值的电容，和灵敏度无关。

CDC

接灵敏度电容，电容范围是最小5pf ，最大100pf。根据使用环境选择合适的电容值，数值越小，灵敏度越高。

CIN0~CIN1

接感应盘，是感应电容的输入检测端口。

OUT0~OUT1

并行一对一输出端口，分别对应CIN0~CIN1。端口内部结构为带上拉电阻的NMOS开漏输出，输出弱高或强低电平，有效电平是强低电平。

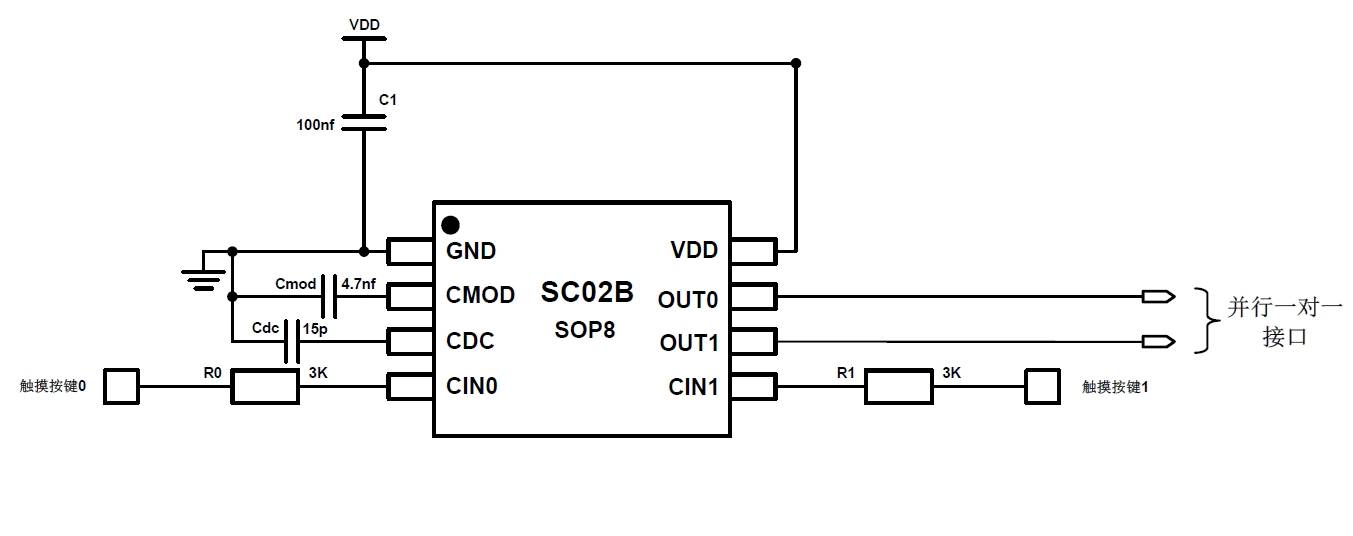

应用电路

注:

1. Cmod是电荷收集电容, 通常取值范围在1nf~10nf，典型值是4.7nf。

2. Cdc是灵敏度电容，取值范围是最小5pf，最大100pf, 电容取值越小，灵敏度越高。

3. OUT0~OUT1输出引脚内部集成10K的上拉电阻，可以直接与单片机连接，无需再接上拉。
